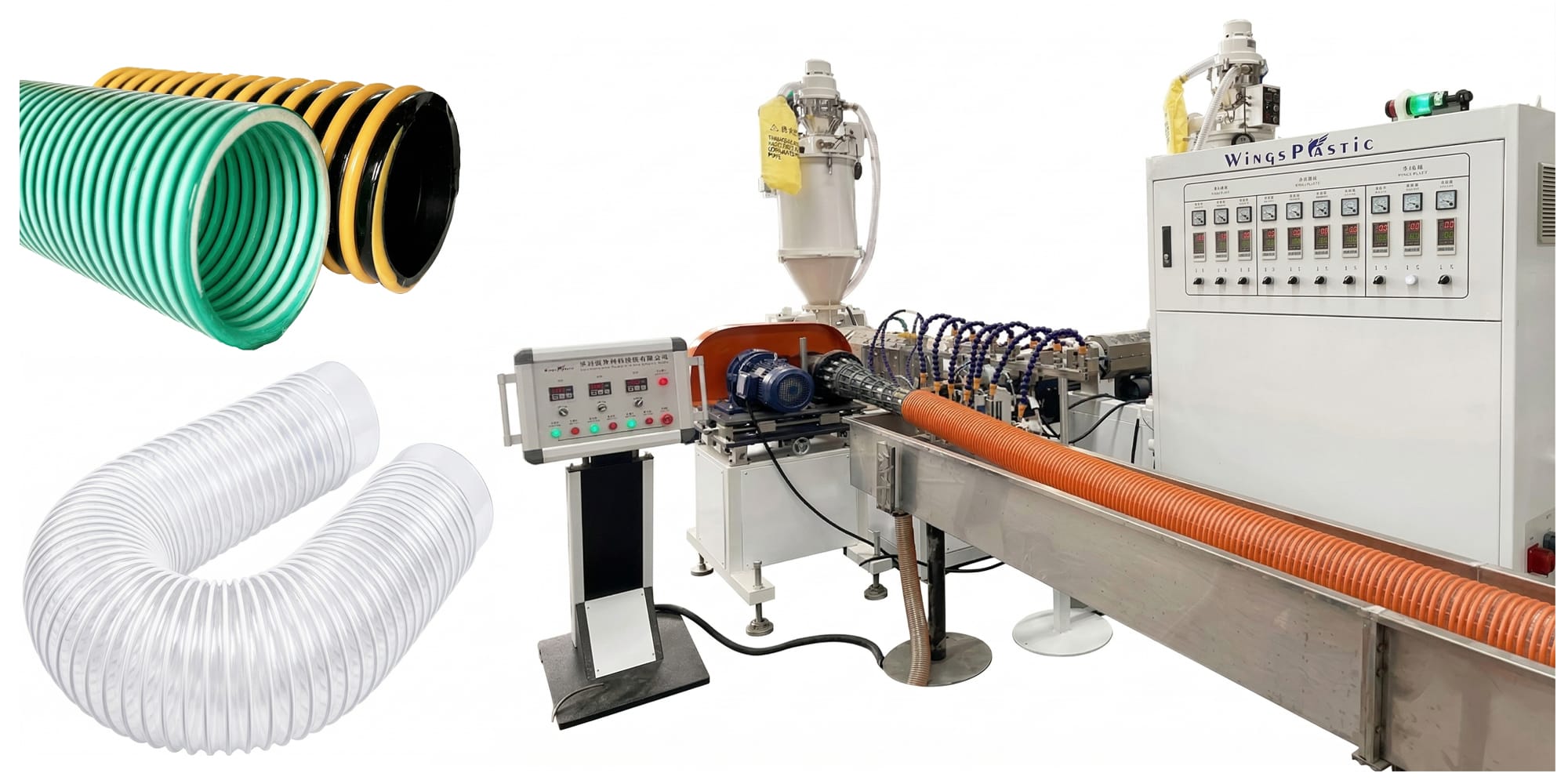

Uma linha de coextrusão altamente especializada que produz mangueiras de sucção de extrema durabilidade (comumente conhecidas como "mangueiras de tendão de boi"). Integra um esqueleto em espiral de PVC rígido dentro de uma parede de PVC macio para dutos industriais de serviço pesado, bombeamento agrícola e transporte de pós.
Utiliza duas extrusoras separadas simultaneamente em configuração de ângulo reto: uma para a espiral estrutural de PVC duro e outra para o corpo exterior de PVC macio altamente flexível.
Cria mangueiras resistentes ao esmagamento e a dobras, essenciais para aplicações em ambientes severos, incluindo sucção de água de alta resistência e sistemas de dutos de ventilação.
Apresenta um molde rotativo especializado ajustável em 3D que utiliza molas de aço inoxidável à prova de ferrugem para envolver e unir perfeitamente a parede macia ao redor da espiral interior rígida.
Projetada para produção contínua de alto rendimento com integração absoluta de materiais.
Configuradas com duas extrusoras de rosca única posicionadas em um ângulo reto preciso de 90°. Apresenta designs de rosca otimizados para o processamento diferenciado de PVC rígido e macio, garantindo plastificação excepcional e alto rendimento.
Os avançados canais de fluxo internos comprimem e fundem o PVC macio e rígido sem emendas. Os interiores completamente polidos e galvanizados evitam que o material grude ou queime, estabelecendo uma base de extrusão altamente estável.
Acionada por uma robusta transmissão de engrenagens e pinhão com ajustabilidade 3D completa (eixos X/Y/Z). O molde de conformação utiliza molas de aço inoxidável, oferecendo excelente flexibilidade e absoluta resistência à ferrugem para uma vida útil prolongada.
Uma enorme unidade de resfriamento de 30 metros fabricada em aço inoxidável 304 de primeira linha para garantir um resfriamento rápido e completo do material. Apresenta um design modular inteligente e desmontável para um envio altamente eficiente e fácil montagem no local.
| Modelo | Faixa de tubulação (DI mm) | Extrusora (PVC macio) | Extrusora (PVC rígido) | Produção máxima |
|---|---|---|---|---|
| WS-SR-50 | 13 - 50 mm | SJ-45/28 (Motor 11kW) | SJ-45/25 (Motor 7,5kW) | 40 kg/h |
| WS-SR-100 | 32 - 100 mm | SJ-65/28 (Motor 22kW) | SJ-55/25 (Motor 15kW) | 120 kg/h |
| WS-SR-200 | 100 - 200 mm | SJ-75/28 (Motor 37kW) | SJ-65/25 (Motor 22kW) | 200 kg/h |
Procurando produzir mangueiras de sucção com reforço em espiral de PVC de primeira linha? Entre em contato com nossa equipe de engenharia para configurar a linha de coextrusão ideal para suas necessidades de capacidade.
Obter uma cotação chave na mão →
